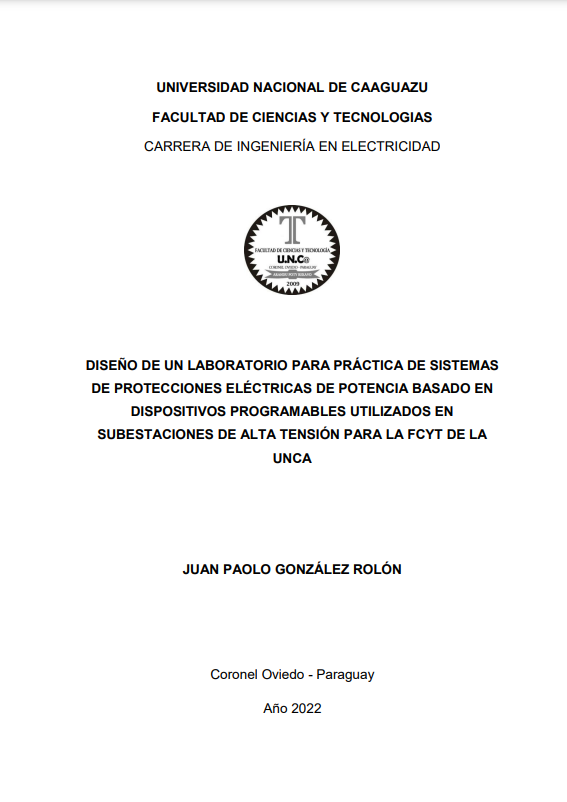

DISEÑO DE UN LABORATORIO PARA PRÁCTICA DE SISTEMAS DE PROTECCIONES ELÉCTRICAS DE POTENCIA BASADO EN DISPOSITIVOS PROGRAMABLES UTILIZADOS EN SUBESTACIONES DE ALTA TENSIÓN PARA LA FCYT DE LA UNCA
Loading...
Date
2022-10
Journal Title
Journal ISSN
Volume Title
Publisher
FCyT UNCA
Abstract
El presente proyecto final de grado se enfoca en el diseño de un laboratorio para la práctica de protecciones en sistemas eléctricos, con especial énfasis en subestaciones de alta tensión. El objetivo es proporcionar a los estudiantes de Ingeniería Eléctrica la oportunidad de manipular elementos del sistema de potencia, incluyendo el sistema de protección de una línea de transmisión, en un entorno controlado de laboratorio.
Para el desarrollo del proyecto, se realizó un análisis de los datos recabados de las subestaciones del sistema de transmisión centro de la ANDE, identificando los principales elementos del sistema de protección de los circuitos de alta tensión. Posteriormente, se revisaron las normativas aplicables a laboratorios de electricidad para integrar los requisitos necesarios en el diseño del laboratorio.
Se determinarán criterios para la selección de los componentes del banco de práctica y del software de simulación, con el fin de facilitar la comprensión de los conceptos relacionados con protecciones eléctricas en sistemas de potencia. En base a estos criterios, se seleccionan los elementos del laboratorio, que incluyen un dispositivo de protección de línea con un relé programable multifunción compatible con la norma IEC-61850, un probador de relé económico pero adecuado para el proyecto, y un software de simulación. con licencia de estudiante para el modelado de circuitos eléctricos.
Finalmente, se elaboró una guía de práctica para su uso en el laboratorio y se preparó un presupuesto detallado del proyecto. Este diseño permitirá a los estudiantes adquirir una experiencia práctica valiosa en la protección de sistemas eléctricos, preparándolos mejor para enfrentar los desafíos en el campo de la Ingeniería Eléctrica.
